![三维柔性八角台](/uploads/image/180131113451.jpg)
三维柔性八角台
产品分类:三维柔性焊接平台
产品简介: 三维柔性八角台产品详情 D16/D28 三维柔性八角台具有三维柔性组合焊接工装夹具的所有特性和功能,平台孔距为50或100mm,平台上均刻有相应的网格线,在台面的工件安装面刻有50X50或100x100的网格线,方便工件目视检......
相关产品
产品详情
三维柔性八角台产品详情
D16/D28 三维柔性八角台具有三维柔性组合焊接工装夹具的所有特性和功能,平台孔距为50或100mm,平台上均刻有相应的网格线,在台面的工件安装面刻有50X50或100x100的网格线,方便工件目视检测。
D16/D28 三维柔性八角台复杂的面体设计让它具备了多方向空间扩展这一功能从而满足部分 焊接件的工艺要求,同时局限了它的规格大小和使用范围。D16/D28 三维柔性八角台一般配合变位机机器人焊接和旋转机构焊接使用,主要用于多面体同工序焊接件焊接,它的效率可达普通工装的三倍以上。
D16/D28 三维柔性八角台产品说明:
适用于各款式的变位机、翻转机配套使用;
平台可通过U型方箱/支撑角铁等附件扩展;
安装孔可依照变位机尺寸制作。

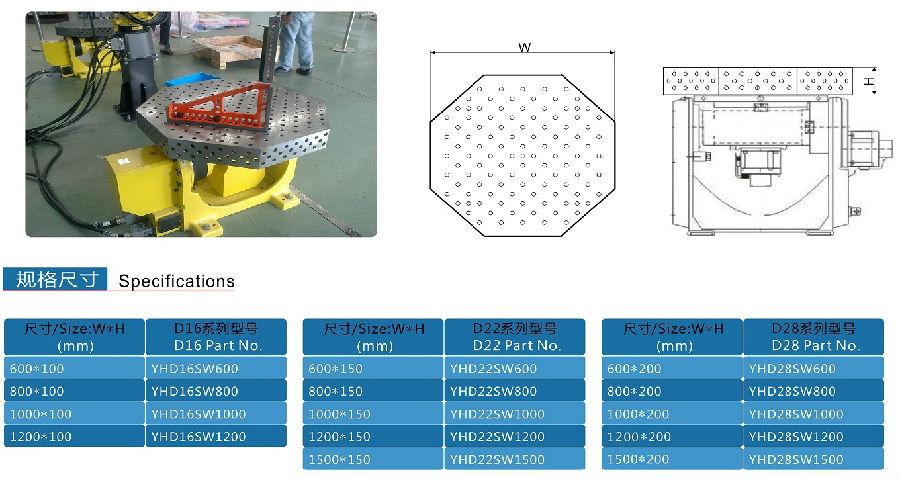

D16/D28 三维柔性八角台特点:
三维柔性八角台共有七个工作面,侧面用于扩展或辅助定位;
D16/D28 三维柔性八角台按系列分为D16/D22/D28三个系列;
D16系列的孔为Φ16,孔间距为50mm±0.05阵列组成,表面分布着50x50mm的网格线;
D22系列的孔为Φ22,孔间距为75mm±0.05阵列组成,表面分布着75x75mm的网格线;
D28系列的孔为Φ28,孔间距为100mm±0.05阵列组成,表面分布着100x100mm的网格线。
